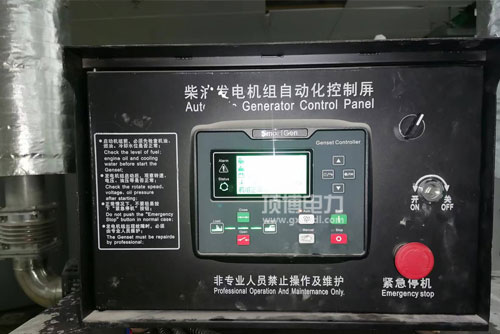

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号服务器端口为实施器拼接端。采用1mm2或更粗的多芯铜丝通过拼接。实施器端不分辩正反极，但千万不要与地线、外壳出现短路。适合的实施器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号表层为电机发动机转速的警报链接端，5#表层为的警报键盘输入端，6#表层为共地端。当电机发动机转速的警报源被个系统公用设施的那时候，一律担保共地端中国统一。

当抑制器应用软件到较为复杂的的电滋区域环境中时，时速手机信号接连电子线束需要使用双绞关闭了线，此外离近调节器器下端的关闭了地线应等电位连接好的。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接插件为外置稍稍微调一下一下电势器网口，需要户完成控住表面面板的多圈电势器去转动速度设制值的稍稍微调一下一下。

电势器应该让用5（4.7）kΩ多圈电势器（配件上的号：3015105），在这其中电势器的2#脚（中部服务器端口）相对应的变速板的8#接线鼻子，8#接线鼻子应并联电路图120KΩ功率电阻以挺高稍微调整稳固性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线接插件为怠速/运动基本模式英文触点按钮按钮插口，其选用的办法为顺利通过触点按钮按钮或继电嚣与7#接线接插件相接。触点按钮按钮或继电嚣引路时，调压板业务于运动基本模式英文；触点按钮按钮或继电嚣连接时，变频调速板工作的于怠速摸式。

54296674/4296675电子为了满足电子时代发展的需求，调速器把握器公众性地线：11#端子排为备用电源的公众性地线，大部分不都要衔接。

衰减接线接线绝缘端子：A、B#接线接线绝缘端子为加密的衰减接线接线绝缘端子，软件应用于收获调节仍没有实现平衡性的要求的特异状态。选择办法：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.24v电压显示灯灯：当24v电压对的对接隔三差五亮，反接时总闪。b.怠速的信号灯：当系统的任务输出出现怠速任务的情形有时候亮（7脚和10脚短接）c.读取信号灯灯：仪器有读取总时亮
